DSC1103BI2-100.0000...

首頁數碼電子應用產品KDS晶振,石英晶振,AT-49晶振,KDS晶振代理商,8MHZ晶振

KDS晶振,石英晶振,AT-49晶振,KDS晶振代理商,8MHZ晶振

編號：49473675
頻率：3.072~70.0MHZ
尺寸：11.0*4.6詳細瀏覽PDF文檔

最適合用于即使在汽車電子領域中也是特別要求高可靠性的動力傳動裝置?安全控制裝置的CPU時鐘信號發生源部分的晶體諧振器、在極端嚴酷的環境條件下也能具有穩定的起振特性、耐熱性、耐熱循環性和耐振性等的高可靠性能...

分享到

AT-49插件晶振,KDS晶振代理商,8MHZ晶振,高精度的頻率和晶振本身更低的等效串聯電阻.常用負載電容,49/S石英晶振,因插件型鏡頭成本更低和更高的批量生產能力.主要應用于電視,機頂盒,LCDM和游戲機家用常規電器數碼產品等的最佳選擇.符合RoHS/無鉛.

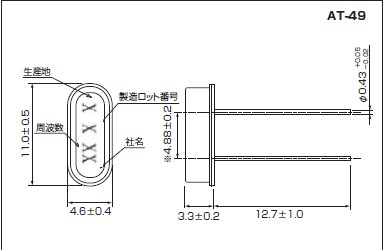

規格參數	AT-49
頻率范圍	3.072~70.0MHZ
負載電容	8pF,10pF,12pF,16pF
振蕩功率	10 uW(300 uW max)
周波數許容偏差	±20×10^-6,±30×10^-6(at 25℃)
二次溫度系數	-0.04 ×10^-6/℃²max
存儲溫度	-30~+80℃
工作溫度	-10~+60℃
并列電容	1.3 pF typ

機械振動的影響

當晶體產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

大真空針對晶體產品中所含的以鉛為首的六價鉻、汞、鎘、PBB、PBD等RoHS指令（Directive of the Restriction of use of the Hazardous Substances）及車載相關管制的ELV（End of Life Vehicles Directive）中列明的管制物質、以及阻燃劑中使用的鹵素化合物,積極開展削減工作,并準備了RoHS/ELV指令對應產品、無鹵產品以及無鉛產品.

社會責任

大真空組有助于創建一個通過環境保護活動逐步發展中社會與環境的和諧.

遵守法律和監管要求

大真空觀察法規和監管要求,從事環保產品的開發.
