首頁智能穿戴產品石英晶振,愛普生晶振,FA-128晶振,FA-128 40.0000MF10Z-K3

石英晶振,愛普生晶振,FA-128晶振,FA-128 40.0000MF10Z-K3

編號：49923065
頻率：16MHz~54MHz

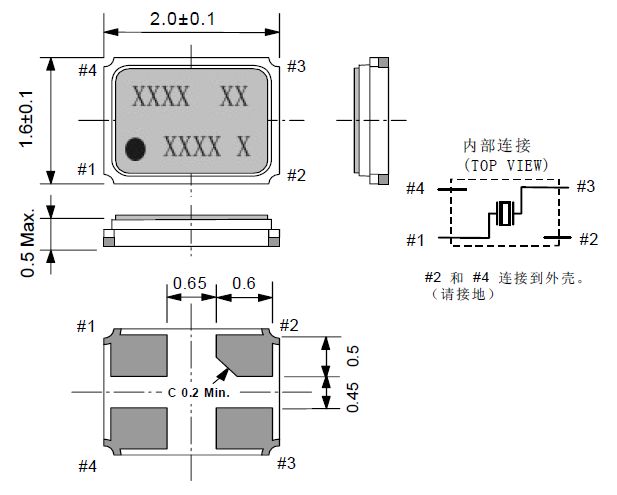

尺寸：2.0x1.6x0.5mm詳細瀏覽PDF文檔

石英晶體諧振器,FA-128晶振,"FA-128 40.0000MF10Z-K3"水晶振動子,額定頻率范圍:16MHz~54MHz,外部尺寸規格:2.0x1.6x0.5mm,諧波次數:基頻,應用:移動電話,藍牙,無線-局域網ISM 頻段電臺廣播,MPU時鐘等

分享到

石英晶體諧振器,FA-128小體積晶振,水晶振動子,貼片石英晶振,"FA-128 40.0000MF10Z-K3",2016mm小尺寸系列SMD晶片目前采用了激光切割技術,按照最嚴格的切割機各項設備參數,嚴格挑選各類晶體切割,如：磨料、線切割線、槽輪等,通過以上方法使切割出的晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式,提高了晶片的精度,提高了生產效率.

EPSON晶振項目	符號	晶振型號FA-128		條件
EPSON晶振項目	符號	用于RF參考	用于時鐘	條件
額定頻率范圍	f_nom	16.000MHz ～ 54.000MHz		基頻請聯系我們以便獲取其它可用頻率的相關信息.
儲存溫度范圍	T_stg	-40°C ～ +125°C		裸存
工作溫度范圍	T_use	-40°C ～ +85°C
激勵功率	DL	100μW Max.	200μW Max.	推薦:1μW ～ 100μW
頻率公差（標準）	f_tol	±10 × 10^-6 *1	±30 × 10^-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關信息.
頻率溫度特征（標準）	f_tem	±10 × 10^-6 *1	±30 × 10^-6	-20°C ～ +75°C 對于超出標準的規格說明, 請聯系我們以便獲取相關信息.
負載電容	CL	6pF ～ ∞		可指定.
串聯電阻（ESR）	R₁	如下表所示		-20°C ～ +75°C
頻率老化	f_age	±1 × 10^-6 / 年 Max.	±5 × 10^-6 / 年 Max.	+25°C,第一年

愛普生晶振串聯電阻（ESR）

EPSON頻率	串聯電阻
16.0MHz ≤ f_nom < 18.0MHz	200Ω Max.
18.0MHz ≤ f_nom < 20.0MHz	150Ω Max.
20.0MHz ≤ f_nom < 24.0MHz	100Ω Max.
24.0MHz ≤ f_nom < 26.0MHz	80Ω Max.
26.0MHz ≤ f_nom ≤ 54.0MHz	60Ω Max.

　在AT切割角度的石英晶體共振子主要是以厚度剪切振蕩模態存在. "FA-128 40.0000MF10Z-K3",石英晶體在共振時, 除了基本波振蕩之外, 高階的倍頻共振也與基本波振蕩同時存在于石英晶體的電極區域之間. 但是, 由于壓電材料的電極是電氣相位相反的振動環境, 所以, 祇有奇數倍(odd number)的高頻倍頻可以發生, 偶數倍(even number)的倍頻共振在石英晶體共振子是不會存在的(圖).

EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.愛普生拓優科夢是一家專業從事晶體元件的廠商,愛普生拓優科夢（Epson — yocom）運用長年積累的培育人工石英以及以加工為代表的、實現精微化、高精度"FA-128 40.0000MF10Z-K3",、高品質的綜合技術,提出“3D戰略”究極應用石英特性而制造的三大元器件：定時元器件、傳感元器件、光學元器件,并創出將其復合而成的模塊,為成為不可缺少的企業而邁進至今.伴隨信息化社會的進程,現在石英元器件已被廣泛應用于各種電子設備以及家電產品之中,日趨重要.

近來由于污染排放總量管制受到應有重視,各種污染減量與管理機制的議題已陸續成為主管機關與企業間執行污染防制的重點,而愛普生電子本身由于受到環保機關污染總量管制,污染物排放量有一定的承諾限值,加上各類相關環保議題的要求,亦訂定與規劃相關減量目標,全力保護有限的地球資源與環境.有鑒于環保意識抬頭.為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「愛普生電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用."FA-128 40.0000MF10Z-K3"
