首頁智能穿戴產品KDS有源晶振,DSB211SCL振蕩器,VC-TCXO溫補晶振

KDS有源晶振,DSB211SCL振蕩器,VC-TCXO溫補晶振

編號：39136098
頻率：13.0~52.0MHZ

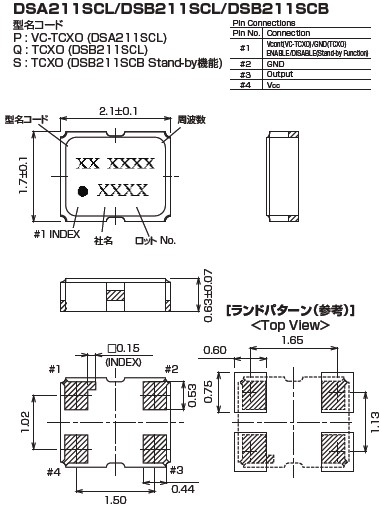

尺寸：2.1*1.7詳細瀏覽PDF文檔

具有最適合于GPS用途的高穩定的頻率溫度特性,為對應低電源電壓的產品,(DC+1.8V ± 0.1V to +2.9V ± 0.1V 対応可能) 高度:最高0.8 mm,體積:0.0022 cm3,重量:0.008 g,超小型,輕型,低消耗電流,表面貼片...

分享到

KDS有源晶振,DSB211SCL振蕩器,VC-TCXO溫補晶振,溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5ppm~2.0 ppm,工作溫度范圍: - 30度~85度,電源電壓:1.8V~3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26MHZ,33.6MHZ,38.4MHZ,40MHZ,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

規格參數	DSB211SCL
頻率范圍	9.6~52.0MHZ
電源電壓	+1.7 ~ +3.5V
消費電流	+1.5mA max (f≤26MHZ) +2.0mA max (f＞26MHZ)
出力電壓	0.8Vp-p min
溫度特征	±2.0×10^-6 max /-30~+85℃ @CDMA ±2.0×10^-6 max /-40~+85℃
出力負荷	10KΩ//10pF
負荷變動特性	±0.1×10^-6 max (10KΩ//10pF±10%)
電源電壓特性	±0.1×10^-6 max (Vcc±5%)
老化率	±1.0×10^-6 max /year
起動時間	2.0ms max

經由不同的石英切割角度及不同電極型狀的電場效應, 石英芯片展現了各種不同的振動模態. 以經常產生的振動模態可以概分為擾曲模態(flexure mode), 伸縮模態(extension mode), 面剪切模態(face shear mode) 和厚度剪切模態(thickness shear mode). 這幾種振動模態以簡單的方法在表一中可以看到. 在實際狀況中, 石英芯片并不是一定祇有單一種振動模態, 而可能有多種模態同時存在在一個石英芯片的振蕩中, 經由適當的設計, 可以壓制其它不希望產生的振動模態(unwanted mode), 來達到主要振動模態的最佳化.

自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.KDS電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.

為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「KDS電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
