首頁網絡設備產品愛普生打印機晶振,SG-8003JF振蕩器,有源晶振

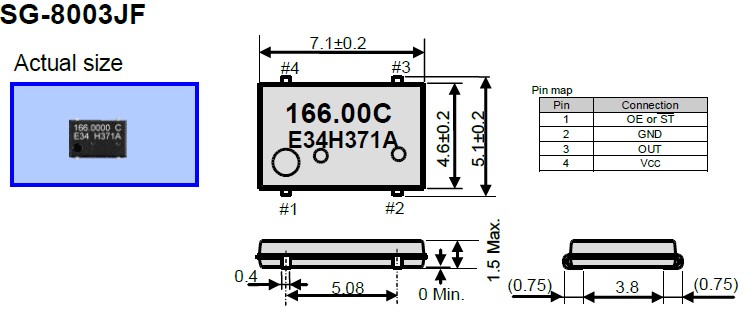

愛普生打印機晶振,SG-8003JF振蕩器,有源晶振

編號：60035048
頻率：1.0~166.0MHZ
尺寸：7.0*5.0mm

愛普生打印機晶振,SG-8003JF振蕩器,有源晶振,在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數...

分享到

愛普生打印機晶振,SG-8003JF振蕩器,有源晶振, 在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

晶振參數	符號	SG-8003JF
標準頻率	fo	10.0MHZ to 166.0MHZ
電源電壓	Vcc	1.8V,2.5V,3.3V
存儲溫度	T_stg	-40℃~+85℃
工作溫度	T_use	-20℃~+70℃
頻率公差	F_tol	±2.0 × 10^-6 Max
電流消耗	Icc	15 mA MAX
輸出當前禁用	I_dis	8 mA MAX
靜態電流	I_std	50 uA MAX
對稱性	SYM	45% to 55%
輸出負載	L_CMOS	15pF Max
輸出電壓	VOH	Vcc-0.4V Min
輸出電壓	VOL	0.4V Max
上升/下降時間	tr/tf	2.7ns Max
啟動時間	T_str	5ms Max
頻率老化	F_aging	±3.0 × 10^-6 / years Max

PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于石英晶振器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

自動安裝時的沖擊

自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保晶體產品未撞擊機器或其他電路板等.
