TG-5035CE貼片晶振,溫補振蕩器,EPSON晶振

編號：60488318
頻率：10MHz~40MHz

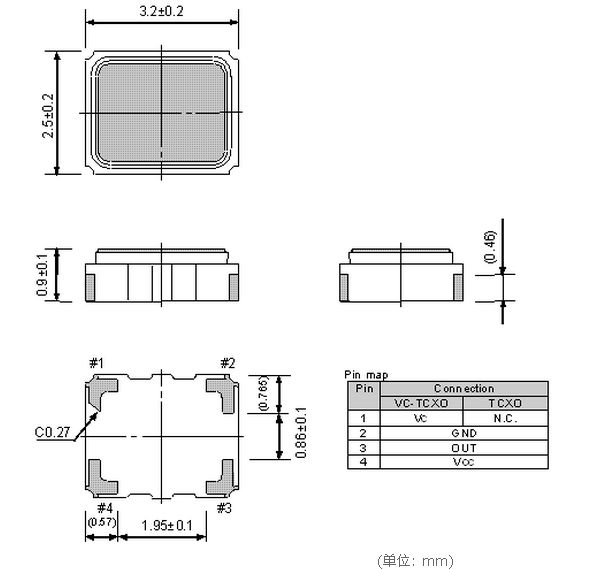

尺寸：3.2x2.5x0.9mm詳細瀏覽PDF文檔

TG-5035CE貼片晶振,溫補振蕩器,EPSON晶振.頻率范圍 :10MHzto40MHz.電源電壓:1.8V Typ.頻率溫度特征:±0.5x10-6 Max.外部尺寸:3.2x2.5x0.9mm.應用:手機(GPS).特性:高精度,低功率消耗

分享到

TG-5035CE貼片晶振,溫補振蕩器,EPSON晶振,溫補晶振（TCXO）產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM?2.0 PPM,工作溫度范圍: - 30度?85度,電源電壓:1.8V?3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.

貼片晶振項目	符號	規格說明		條件
貼片晶振項目	符號	VC-TCXO	TCXO	條件
輸出頻率范圍	f₀	10.000MHz ～ 40.000MHz
輸出頻率范圍	f₀	16.369MHz,24.5535MHz,26MHz,27.456MHz		標準頻率
電源電壓	V_CC	1.8V ±0.1V		電源電壓范圍:1.7V to 3.3V
儲存溫度	T_stg	-40°C to +85°C		裸存
工作溫度	T_use	-30°C to +85°C
頻率初期公差	f_tol	±2.0 ×10^-6 Max.		在回流焊后, V_C=0.9V,+25°C
頻率溫度特征	f₀-T_C	±0.5 × 10^-6 Max.		-30°C to +85°C
頻率負載變動特征	f₀-Load	±0.2 × 10^-6 Max.		10kΩ // 10pF ±10%
頻率電源電壓特征	f₀-V_CC	±0.2 × 10^-6 Max.		1.8V ± 0.1V
頻率老化	f_age	±1.0 × 10^-6 Max.		+25°C,第一年
功耗	I_CC	2.0mA Max.		V_CC=1.8V,10kΩ// 10pF
輸入電阻	Rin	500kΩ Min.	-	V_C- GND(DC)
頻率控制范圍	f_cont	±5.0 × 10^-6 to ±12.0 ×10^-6	-	V_C=0.9V ± 0.6V
頻率變化極	-	正極	-
占空比	SYM	40% to 60%		GND極 (DC 切割)
輸出電壓	V_PP	0.8V Min.		峰-峰值
輸出負載	Load_R	10kΩ		DC切割電容 = 0.01μF
輸出負載	Load_C	10pF		DC切割電容 = 0.01μF

溫補振蕩器測試條件
(1) 電源電壓
超過 150µs，直到電壓級別從0%達到90% 。
電源電壓阻抗低于電阻2Ω。
(2) 其他
輸入電容低于15pF
5倍頻率范圍或更多測量頻率。
鉛探頭應盡可能短。
測量頻率時，探頭阻抗將高于1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。
(3) 其他
CL包含探頭電容。
應使用帶有小的內部阻抗的電表。
使用微型插槽，以觀察波形。
（請勿使用該探頭的長接地線。）
TCO系列 VG, TG, EG,XG系列 1:在頻率電壓控制功能時，進行連接

(2抗低),電容負載
型號：
TG-5021CG/CE
TG-5031CJ
TG-5035CG/CE/CJ
