首頁汽車電子產品VG-1201CA有源晶振,EPSON石英晶振,車載導航儀晶振
- 編號：72532148
- 頻率：1.0~60.0MHZ
- 尺寸：7.0*5.0mm
VG-1201CA有源晶振,EPSON石英晶振,車載導航儀晶振
VG-1201CA有源晶振,EPSON石英晶振,車載導航儀晶振,VCXO（壓控晶體振蕩器）是一個晶體振蕩器的輸出頻率是通過對可變電容元件如并聯負載電容的變?nèi)荻O管頻率控制輸入外加控制電壓控制（CL）.產品本身頻率精度可以隨著電...
航欄(13).jpg)
VG-1201CA有源晶振,EPSON石英晶振,車載導航儀晶振, VCXO（壓控晶體振蕩器）是一個晶體振蕩器的輸出頻率是通過對可變電容元件如并聯負載電容的變?nèi)荻O管頻率控制輸入外加控制電壓控制（CL）.產品本身頻率精度可以隨著電壓搞定起伏來自動調整頻率,使產品永遠控制在一定的頻率范圍,壓控晶振（VCXO）壓控石英晶體振蕩器基本解決方案.

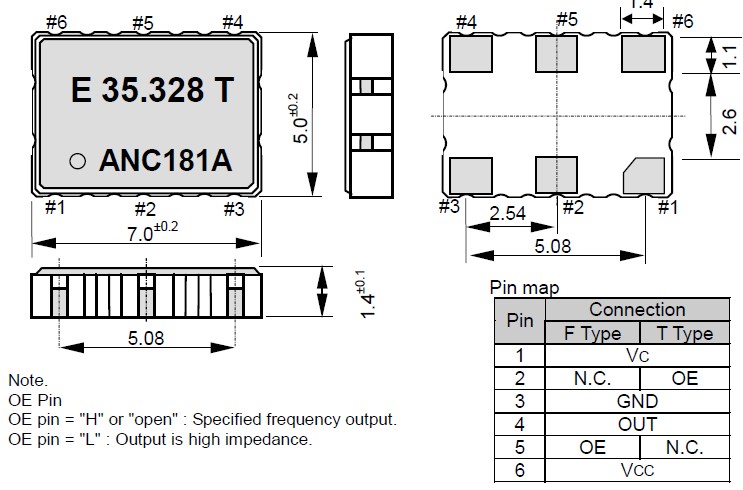

| 晶振參數 | 符號 | VG-1201CA |
| 標準頻率 | fo | 1.0MHZ to 60.0MHZ |
| 電源電壓 | Vcc | 3.3V ± 0.3V |
| 存儲溫度 | T_stg | -55℃~+125℃ |
| 工作溫度 | T_use | -40℃~+85℃ |
| 頻率公差 | F_tol | ±50 × 10-6 Max |
| 電流消耗 | Icc | 60mAMAX |
| 絕對拉力范圍 | APR | ±100 × 10-6 Min |
| 輸入電阻 | Rin | 100KΩ Min |
| 對稱性 | SYM | 45% to 55% |
| 輸出負載 | L_ECL | 50Ω |
| 輸出電壓 | VOH | Vcc-1.1V Min |
| VOL | Vcc-1.5V Max | |
| 上升/下降時間 | tr/tf | 1.5ns Max |
| 啟動時間 | T_str | 10ms Max |
| 頻率老化 | F_aging | ±25℃，Vcc=3.3V,20 years |
.gif)

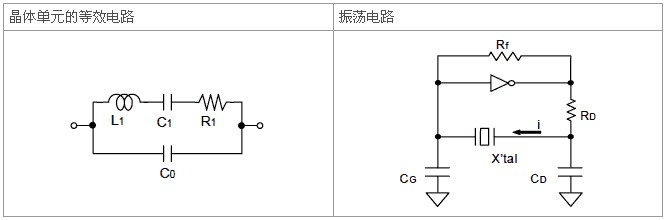

1. 驅動能力
驅動能力說明振蕩晶體單元所需電功率,其計算公式如下：
驅動能力 (P) = i2·Re
其中i表示經過晶體單元的電流,
Re表示晶體單元的有效電阻,而且 Re=R1（1+Co/CL）2.

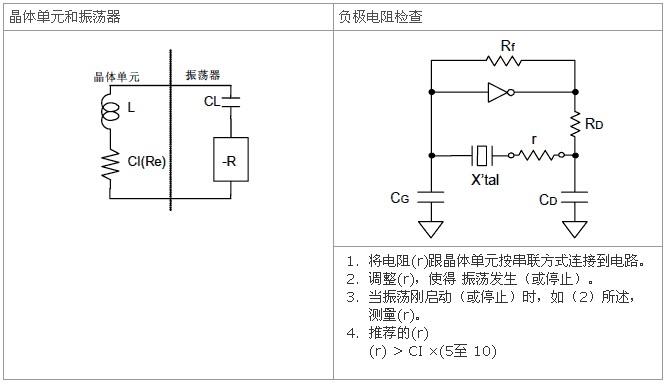

2. 振蕩補償
除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩.為避免該情況發生,請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻.
.jpg)
EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.愛普生拓優科夢是一家專業從事晶體元件的廠商,愛普生拓優科夢（Epson — yocom）運用長年積累的培育人工石英以及以加工為代表的、實現精微化、高精度、高品質的綜合技術,提出“3D戰略”究極應用石英特性而制造的三大元器件：定時元器件、傳感元器件、光學元器件,并創出將其復合而成的模塊,為成為不可缺少的企業而邁進至今.伴隨信息化社會的進程,現在石英元器件已被廣泛應用于各種電子設備以及家電產品之中,日趨重要.
精工愛普生株式會社通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環?；顒?dòng),把降低 環境負荷作為一種顧客價值提供給顧客.
創造并提供專研了“省、小、精”的水晶元器件及其關聯產品；并且構筑和革新既可以降低 環境負荷又可以提高生產性的生產流程的活動.
不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基 準,通過持續性的展開環?；顒?dòng)來預防污染.
在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環保活動的水平.
通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.
將環保活動的信息向公司內外公開,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.
通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時, 也向公司外部公開.
