首頁歐美晶振VECTRON晶振,MO-9000A晶振,低電壓振蕩器

VECTRON晶振,MO-9000A晶振,低電壓振蕩器

編號：27838572
頻率：1~110MHz

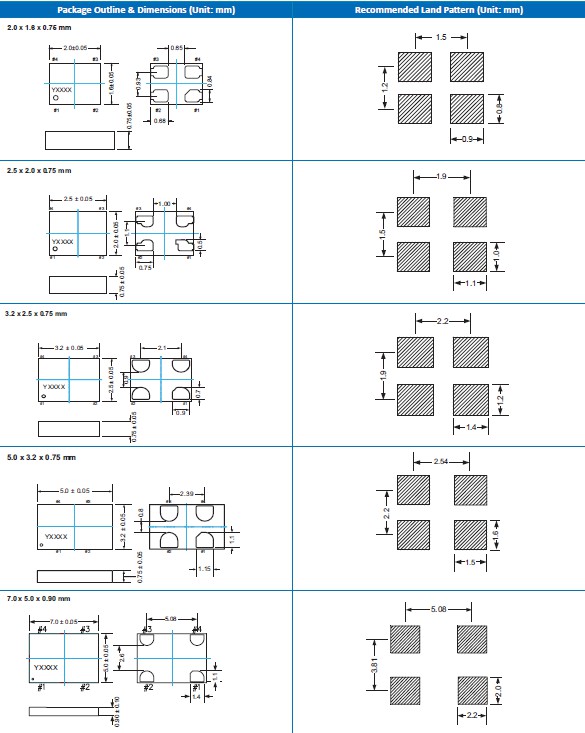

尺寸：2.5*2.0*0.75mm

有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS輸出晶振集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 μA以下,編帶包裝方式可對應自動搭載及IR回流...

分享到

　 VECTRON晶振,MO-9000A晶振,低電壓振蕩器.小體積貼片2520mm晶振,外觀小型,表面貼片型晶體諧振器,因本身體積小等優勢,適用于移動通信終端的基準時鐘等移動通信領域.小型,薄型,輕型 (2.5 × 2.0 × 0.75mm typ.) 具備優良的耐環境特性及高耐熱性強.滿足無鉛焊接的回流溫度曲線要求.
　有源晶振高頻振蕩器使用IC與晶片設計匹配技術:有源石英晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.
.

Vectron國際公司總部位于美國北部的哈德遜,在北美、歐洲和亞洲設有運營設施和銷售辦事處,它的技術能力在水晶振蕩器和濾光器設計方面都很有名.維管進口晶振公司提供的創新和能力反映了更高頻率、低成本設計和小型化的趨勢,以及更先進的技術集成解決方案.其中一些關鍵技術包括:ASIC設計、表面安裝技術、陶瓷封裝、混合制造到類“S”、“高頻基礎”(HFF)晶體設計和空間組件能力

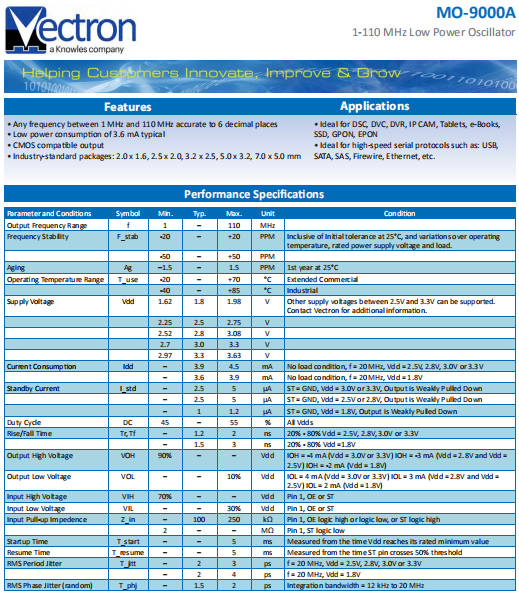

型號	符號	MO-9000A晶振
WC	-	CMOS
輸出頻率范圍	fo	1~110MHz
電源電壓	V_CC	+1.8V
頻率公差（含常溫偏差）	f_tol	±20ppm
保存溫度范圍	T_stg	-40℃~+85℃
運行溫度范圍	T_use	-20℃~+70℃
消耗電流	I_CC	45mA max. (fo≦170MHz)
待機時電流（＃1引腳"L"）	I_std	10μA max.
輸出負載	Load-R	15pF
波形對稱	SYM	45~55% [at outputs cross point]
上升時間下降時間	tr, tf	0.5ns max. [20~80% Output, OutputN]

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

激勵功率

在晶體單元上施加過多驅動力,會導致有源晶振特性受到損害或破壞.電路設計必須能夠維持適當?shù)募?lì)功率(請參閱“激勵功率”章節內容).

負極電阻

除非振蕩回路中分配足夠多的負極電阻,否則低功耗晶振或振蕩啟動時間可能會增加(請參閱“關于振蕩”章節內容)

負載電容

振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).

晶體振蕩器和實時時鐘模塊

所有石英晶體壓控控制振蕩器和實時時鐘模塊都以IC形式提供.

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象.

電源線路

電源的線路阻抗應盡可能低.

輸出負載

建議將輸出負載安裝在盡可能靠近2520晶振的地方(在20mm范圍之間).

Vectron晶振集團將:不論何時何地盡可能的進行源頭污染預防.為環境目標指標的建立與評審提供框架.通過充分利用或回收等方法實現對自然資源的保持.

Vectron晶振集團將確保其進口貼片晶振產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環?；顒?dòng). 在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.

Vectron集團將有效率的使用自然資源和能源,以便從源頭減少?gòu)U物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.

Vectron晶振所有的經營組織都將積極應用國際標準以及適用的法律法規.為促進合理有效的公共政策的制訂實施加強戰略聯系.
