石英晶體諧振器常用體積應用到消費類,以及家用電器,電子玩具的常用體積有以下幾種比較常用HC49/S,HC49/SMD,5×7mm,6×3.5mm,3.2×2.5mm體積大小的石英晶體諧振器的行業標準,這些基本是通用體積,產品采用正常的接縫密封可靠的方法。這是可能的,從低頻率的8MHz的頻帶,在很寬的頻率范圍內,以高頻率的泛音。無論各種無線通信設備和控制設備,如移動通信應用,工業和消費,電子游戲玩具產品,我們將會按最嚴格的標準來滿足市場發展及需求。
晶振規格

1：電視主要用到的晶振頻率為：4.433619MHz,3.579545MHz,12.000MHz。      　
DVD：16.9344MHz,27.000MHz。功放：4.500MHz,7.200MHz,12.288MHz。      　
音響：4.500MHz,7.200MHz。機頂盒：27.000MHz,13.500MHz,54.000MHz。遙控器：455E,4.000,MHz,32.768KHz。
2,空調主要用到的頻率為：4.194304MHz,4.000MHz。   　
3,小家電（廚房類等）：4.000KHz,6.000MHz,4.19430MHz,32.768KHz。     　
4,玩具游戲類（遙控）/游戲機主要用到的頻率為：6.000MHz,27.145MHz,27.125MHz,49.860MHz,
12.000MHz,24.000MHz,10.000MHz,8.000MHz,48.000MHz。　
5,PMP,MP4主要用到的頻率為：27.000MHz,12.000MHz,24.576MHz。       　
6,照相機,攝像機主要用到的頻率為：27.000MHz,54.000MHz,36.000MHz。       　
四,工業自動化,智能化,工業控制

標準頻率范圍 (MHz)	12.000MHZ—48.000MHZ
尺寸大小 (L×W×H : mm)	5.0×3.2×1.3mm - 3.2×2.5×1.0mm
諧振標準	基頻 – 泛音
頻率偏差 (25±3℃)	±20×10-6
頻率溫度特性 (以25℃為基準)	±20ppm
工作溫度范圍 (*1)/儲存溫度范圍 (℃)	-10 — +70 / -40 — +85
等效串聯電阻 (額定頻率:以上～未滿)	Max. 100Ω (9.5 — 15MHz)--Max. 50Ω (15 — 55MHz)
驅動功率	50µW (Max. 500µW)
負載電容	8pF,12pF,16pF,20pF可指定

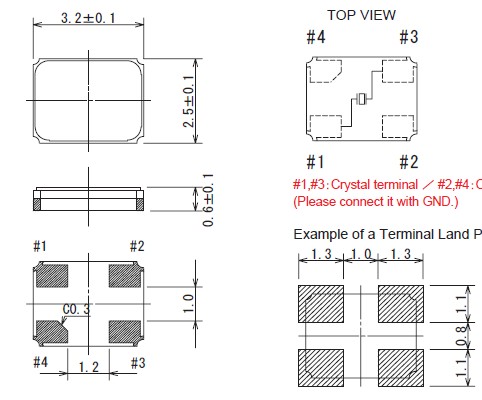

貼片晶振尺寸
