世界500強企業，日本愛普生集團旗下品牌產品，愛普生拓優科夢分社，該機構自從來到中國投資，其愛普生石英晶體諧振器的知名度在各大企業相當的響亮，在中國所生產的晶體也是從最初單一的壓電石英音叉晶體到石英晶體諧振器，石英晶體振蕩器，其產量從最初的5000萬到目前的幾十億PCS，大大的提高了EPSON知名度，與銷售量。
愛普生晶振以音叉型貼片晶振,（32.768KHZ）系列出名,目前愛普生品牌遍布全世界,而千赫茲的晶體應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列晶體,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域。
是對應陶瓷諧振器（偏差大）和通常的石英晶體諧振器（偏差小）的中間領域的一種性價比出色的產品。
最適用于HDD, SSD, USB數碼產品,播放器、數碼相機、筆記本電腦、移動電話等。等用途。
產品符合無鉛焊接的回流焊曲線特性。
愛普生株式會社愛普生拓優科夢,（EPSON — TOYOCOM）1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電石英晶體,1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業。
愛普生晶振熱門型號:

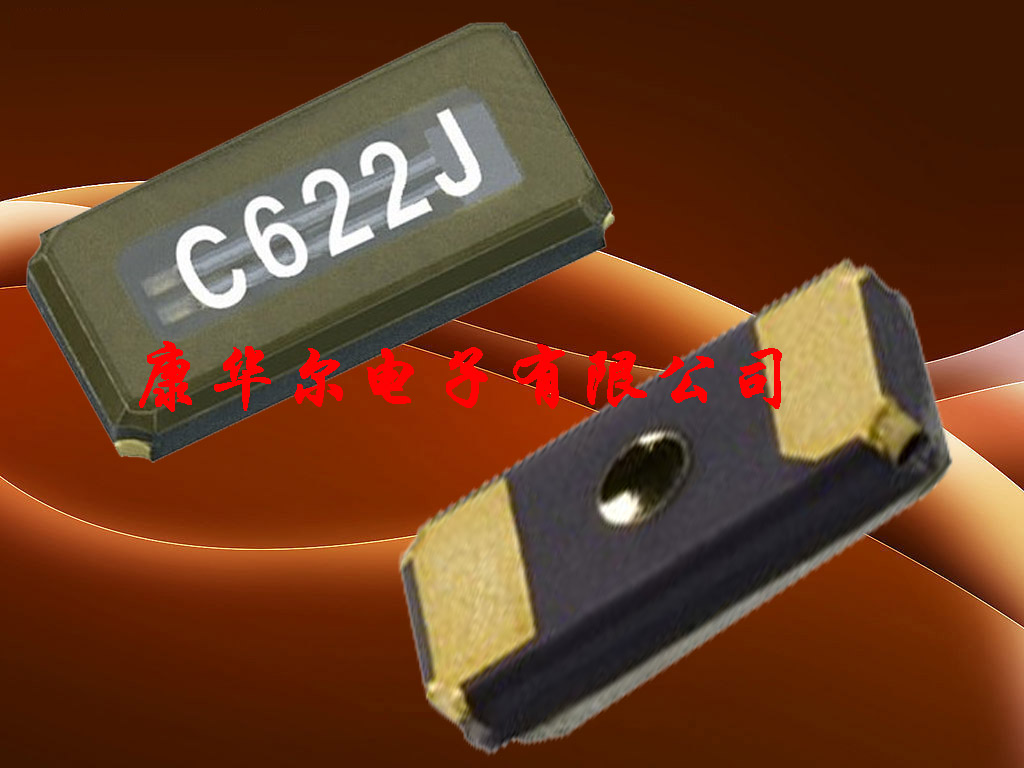

音叉型石英晶體：FC-135、FC-255、MC-306、MC-146、MC-406、C-002RX

愛普生：貼片晶振規格參數

愛普生晶振規格	標示	EPSON晶體規格參數			條件
標準頻率范圍	f_nom	32.768kHz	32kHz — 77.5kHz		請選擇你需要的頻率范圍。
保存溫度	T_stg	-55°C — +125°C			產品保存溫度
工作溫度	T_use	-40°C — +85°C
激勵功率	D_L	0.5μW (1.0μW Max.)			1.0uw最大
頻率偏差范圍	f_— l	±20ppm			精度范圍可指定。
頂點溫度	Ti	+25°C ±5°C
二次溫度係數	B	-0.04 × 10^-6/ °C² Max.
負荷容量	C_L	7pF, 9pF, 12.5pF			可指定
直列抵抗	R₁	70kΩ Max.		70kΩ 45kΩ
直列容量	C₁	3.4fF Typ.		3.7fF — 1.6fF
並列容量	C₀	1.0pF Typ.		1.3pF — 0.5pF
周波數経年変化	f_age	±3 ×10^-6 / year Max.			+25°C, 初年度

精工晶振產品可對愛普生產品替換型號有以下幾種：
音叉型石英晶振：SC-32S,SC-20S,SSP-T7-F、SSP-T2A、VT-200、SP-200T

精工晶振產品規格參數

Item	Symbol	Specifications
Nominal Frequency	f_nom	32.768kHz
Frequency — lerance	f_— l	±20 x 10^-6, ±30 x 10^-6, ±50 x 10^-6
Turnover Temperature	Ti	+25±5ºC
Parabolic Coefficient	B	(−3.5±1.0) x 10^-8/ºC²
Load Capacitance	CL	7.0pF / 12.5pF
Motional Resistance(ESR)	R1	44kΩ typ. / 65kΩ max.
Absolute Maximum Drive Level	DLmax.	1μW
Drive Level	DL	0.1μW
Shunt Capacitance	C ₀	0.8pF typ.
Frequency Ageing	f_age	±3 x 10^-6

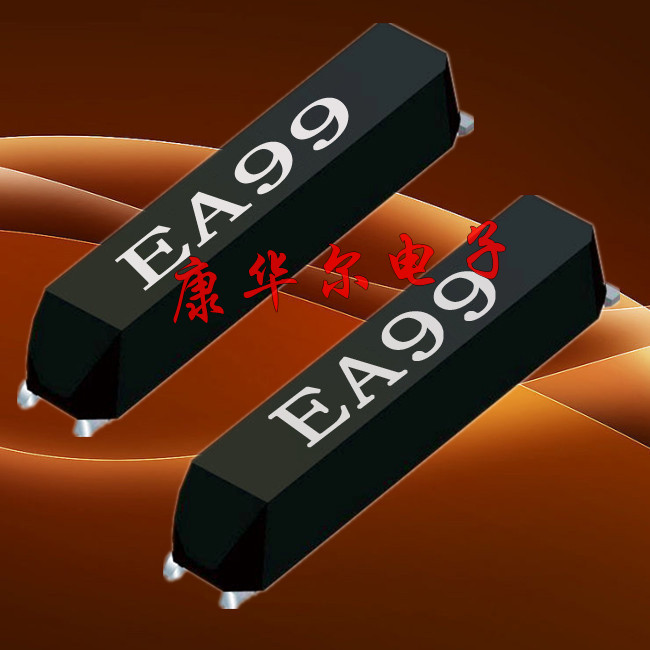

EPSON與SEIKO以上幾款產品的應用范圍其實基本差不多，好比愛普生的MC-146與精工的SSP-T7-F，這兩款產品基本上是一模一樣，
此款物料最初應用范圍并不是很廣闊，早期應用在MP3的收音機模塊上，后來被應用到手機上，隨著手機在國內的高速發展，這兩款物料被
史無前例的起到了超大量的啟用，直到2007年嚴重缺貨。后續智能手機的普及很多的手機方案公司改用為愛普生的FC-135，KDS的DST310S晶振。
