差分晶振作為目前行業中高要求,高技術石英晶體振蕩器,具有低相位,低抖動,低功耗,低損耗,低電平的特點.差分貼片晶體振蕩器使用于產品中能夠很容易地識別小信號,能夠從容精確地處理'雙極'信號,對外部電磁干擾（EMI）是高度免疫的.

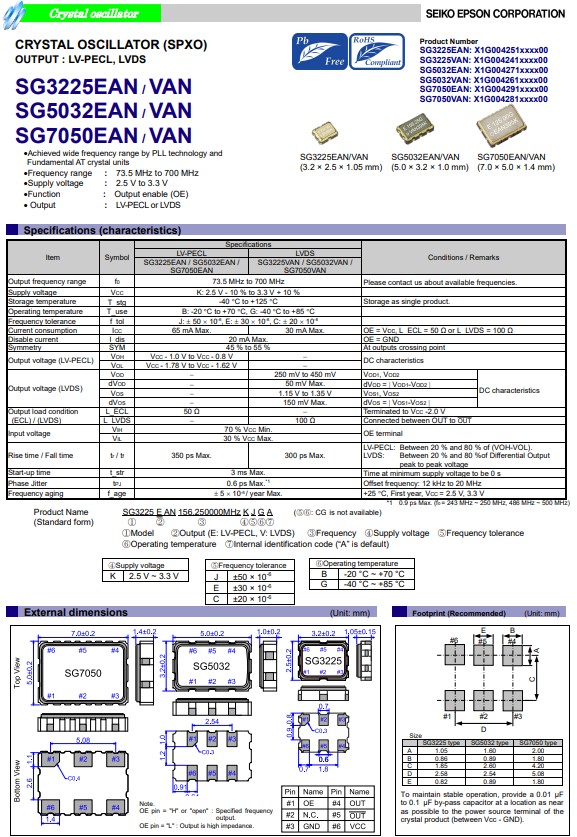

日本進口愛普生晶振SG5032EAN，是一款LV-PECL輸出差分晶振，小體積晶振尺寸5.0x3.2mm有源晶振，六腳貼片晶振，電源電壓2.5V至3.3V，寬頻率范圍73.5MHz至700MHz，具有超小型，輕薄型，低電源電壓，低抖動，低功耗晶振，低損耗，低耗能，低電平，低相位噪聲等特點，由于許多高性能的協議使用差分信號，故而差分晶振廣泛應用于5G通訊設備、機頂盒、光端機、安防設備、路由器/交換機、儀器儀表、SATA，SAS，光纖通信，10G以太網及各種頻率控制設備上。
低功耗藍牙智能燈控制模塊晶振SG5032EAN,X1G004271011800,LV-PECL差分晶振

產品編碼	型號	頻率	貼片晶振	輸出波	電源電壓
X1G004271000100	SG5032EAN	125.000000MHz	5.00x3.20x1.20mm	LV-PECL	2.250 to 3.630 V
X1G004271000400	SG5032EAN	100.000000MHz	5.00x3.20x1.20mm	LV-PECL	2.250 to 3.630 V
X1G004271001200	SG5032EAN	150.000000MHz	5.00x3.20x1.20mm	LV-PECL	2.250 to 3.630 V
X1G004271001300	SG5032EAN	155.520000MHz	5.00x3.20x1.20mm	LV-PECL	2.250 to 3.630 V
X1G004271001400	SG5032EAN	156.250000MHz	5.00x3.20x1.20mm	LV-PECL	2.250 to 3.630 V
X1G004271002000	SG5032EAN	125.000000MHz	5.00x3.20x1.20mm	LV-PECL	2.250 to 3.630 V
X1G004271003300	SG5032EAN	156.250000MHz	5.00x3.20x1.20mm	LV-PECL	2.250 to 3.630 V
X1G004271010900	SG5032EAN	250.000000MHz	5.00x3.20x1.20mm	LV-PECL	2.250 to 3.630 V
X1G004271011600	SG5032EAN	133.330000MHz	5.00x3.20x1.20mm	LV-PECL	2.250 to 3.630 V
X1G004271011700	SG5032EAN	133.000000MHz	5.00x3.20x1.20mm	LV-PECL	2.250 to 3.630 V
X1G004271011800	SG5032EAN	133.333000MHz	5.00x3.20x1.20mm	LV-PECL	2.250 to 3.630 V
X1G004271011900	SG5032EAN	174.703125MHz	5.00x3.20x1.20mm	LV-PECL	2.250 to 3.630 V
X1G004271012100	SG5032EAN	161.132813MHz	5.00x3.20x1.20mm	LV-PECL	2.250 to 3.630 V
X1G004271012200	SG5032EAN	425.000000MHz	5.00x3.20x1.20mm	LV-PECL	2.250 to 3.630 V
X1G004271012300	SG5032EAN	500.000000MHz	5.00x3.20x1.20mm	LV-PECL	2.250 to 3.630 V

低功耗藍牙智能燈控制模塊晶振SG5032EAN,X1G004271011800,LV-PECL差分晶振
LV-PECL即Low Voltage PosiTIve Emitter-Couple Logic，也就是低壓正發射極耦合邏輯，使用3.3V或2.5V電源，LVPECL是由PECL演變而來的。PECL即PosiTIve Emitter-Couple Logic，也就是正發射極耦合邏輯的意思，使用5.0V電源。PECL 是由ECL 演變而來的，ECL 即Emitter-Couple Logic，也就是發射極耦合邏輯。差分晶振，該電路是一種非飽和型的數字邏輯電路，電路內晶體管工作在線性區或截止區，速度不受少數載流子的存儲時間的限制，所以它是現有各種邏輯電路中速度快的一種，能滿足高達10Gbps工作速率。ECL 有兩個供電電壓VCC和VEE。當VEE接地時，VCC接正電壓時，這時的邏輯稱為PECL；當VCC 接地時，VEE接負電壓時，這時的邏輯成為NECL，VEE一般接-5.2V電源；一般狹義的ECL 就是指NECL。由于PECL/LVPECL可以和系統內其他電路共用一個正電源供電，所以PECL/ LVPECL相對于ECL應用更為廣泛。起初的PECL器件是將VCC接+5V，后來為了直接利用廣泛使用的3.3V和2.5V電壓，出現了VCC=3.3V/2.5V的LVPECL（Low Voltage PECL）。
