DSC1103BI2-100.0000...

首頁進口晶振石英晶振,西鐵城晶振,CS325H晶振,智能家居晶振,CS325H-32.000MEDQ-UT

石英晶振,西鐵城晶振,CS325H晶振,智能家居晶振,CS325H-32.000MEDQ-UT

編號：60601177
頻率：13.0~54.0MHZ

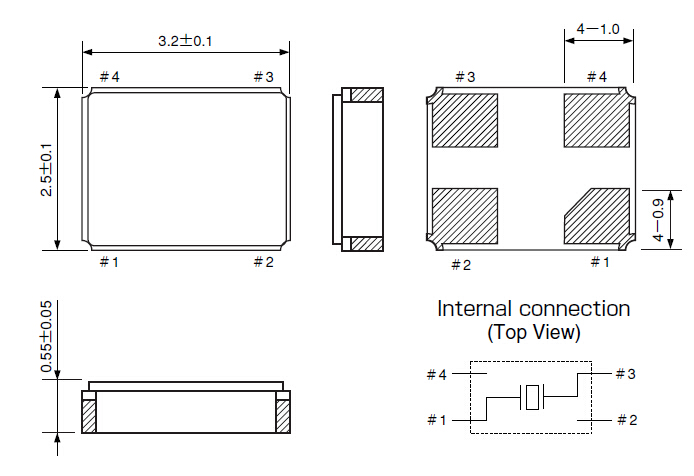

尺寸：3.2*2.5mm

citizen貼片晶振,CS325H無源晶體,"CS325H-32.000MEDQ-UT"智能家居晶振,晶體內部石英晶片均采用了全自動壓電石英晶片清洗技術,采用高壓噴淋清洗,兆聲振動的原理,一個全自動、清洗過程由PLC控制,由傳輸裝置、噴淋清洗段...

分享到

citizen貼片晶振,CS325H無源晶體,智能家居晶振,"CS325H-32.000MEDQ-UT",晶體內部石英晶片均采用了全自動壓電石英晶片清洗技術,采用高壓噴淋清洗,兆聲振動的原理,一個全自動、清洗過程由PLC控制,由傳輸裝置、噴淋清洗段、噴淋漂洗段、風力吹水段等, 操作自動化程度高,除上下工件需要人工外,其余全部由設備自動完成.根據需要,對速度,溫度,時間等參數進行調整,使之最大限度的滿足工藝需要.能最大限度除去晶片污染物,并防止人工污染.

西鐵城晶振規格	符號	CS325H	條件
額定頻率范圍	f_nom	13.0MHZ~54.0MHZ	請聯系我們以便獲取其它可用頻率的相關信息
儲存溫度	T_stg	-55°C to +125°C	裸存
工作溫度	T_use	-40°C to +85°C
激勵功率	DL	100μW Max	如果你有最大激勵功率為1.0μW的需求,請聯系我們.
頻率公差(標準)	f_tol	±20 × 10^-6	+25°C,DL=0.1μW如需更嚴格的公差,請聯系
拐點溫度	Ti	+25°C ±5°C
頻率溫度系數	B	-0.04 × 10^-6/ °C² Max.
負載電容	CL	16.0pF,18.0pF	可指定
串聯電阻(ESR)	R₁	200Ω Max
串聯電容	C₁	3.4fF Typ
分路電容	C₀	5.0pF Max
頻率老化	f_age	±1 ×10^-6 / year Max.	+25°C, 第一年

這些石英晶體知識介紹是指,"CS325H-32.000MEDQ-UT",晶體在產品上線之后發生不良品或者沒反應的情況下,自檢辦法.石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題.請按照確定的因素和可能的解決方案的說明.

我們從晶振使用輸出無信號開始尋找相關問題.

我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號,如果沒有信號輸出,請按照步驟1-1到1-4步執行檢查.如果有從石英晶振（XOUT）的輸出端子的輸出信號,而是從在終端（辛）輸出沒有信號,請檢查石英晶振體以下step1-5到步驟1-6.

你可以先把晶體卸載下來并測試晶體的頻率和負載電容,看看他們是否能振動,也可以使用專業的石英晶體測試儀器來檢測 .如果你沒法檢測你也可以將不良品發送給我公司,我們檢測分析之后告訴你結果.

如果有下列情況發生,晶振不起振,首先你先查看你產品上使用的負載電容CL是否對,是否跟你的線路相匹配,或者是晶體的精度是否符合你的要求,或者你可以把產品發送回我公司分析.如果晶體頻率和負載電容跟要求相對應的話,我們將需要進行等效電路測試.比如等效電路測試如圖

2007年4月1日西鐵城集團完成了向純粹持股公司的體制轉變,并以此為契機,于4月6日制定了“西鐵城集團企業行動憲章”. "CS325H-32.000MEDQ-UT",西鐵城集團遵照“西鐵城集團企業行動憲章”開展事業活動,在完成企業的社會性責任的同時,也為持續型社會的發展做出了貢獻.

1918年3月西鐵城時計的前身、尚工舍時計研究所成立

1976年3月開始生產石英水晶振動子

1982年9月特販部成立、手表零配件銷售正式啟動

1996年4月光動能手表首獲 “環保標志”

2004年1月西鐵城集團企業行為憲章施行

10月與西鐵城商事株式會社合并

2007年4月公司名稱變更為CITIZEN HOLDINGS株式會社

2015年4月 CITIZEN MACHINERY MIYANO公司名稱變更為CITIZEN MACHINERY株式會社

"CS325H-32.000MEDQ-UT",西鐵城精密設備有限公司,作為全球企業可持續的社會的實現,集團一體推進地球環境保全活動.

1、推進了環境考慮的產品和服務的產品和服務.為了提供社會,努力維護地球環境.
2、遵守環境相關的法令、條例、限制、協定及其他要求事項,環境負荷的降低和污染的防止努力.

3、工廠、辦公室節能、省資源、資源循環、化學物質的合理管理,推動,地球溫暖化防止及循環型社會的實現貢獻.
4、與采購單位、供應商等的客戶合作,溫室效應氣體削減,資源的有效利用,努力對產品的化學物質的管理強化等.

5、地域社會環境保全活動及生物多樣性保全活動的參加,環境保護等的信息積極的公開的事,與社會的交流的知識進一步加深協調進一步的協調.

6、這個環境方針是根據文件等的全體職員以及共同工作的人們.

按照這個環境方針,設定環境目的和目標,確實是落實,對其進行重新評估,努力持續改善.
