首頁進口晶振FA-118T晶體,愛普生移動電話晶振,進口貼片晶振,FA-118T 52.0000ME12Z-AC3

FA-118T晶體,愛普生移動電話晶振,進口貼片晶振,FA-118T 52.0000ME12Z-AC3

編號：17148456
頻率：24MHz~54MHz

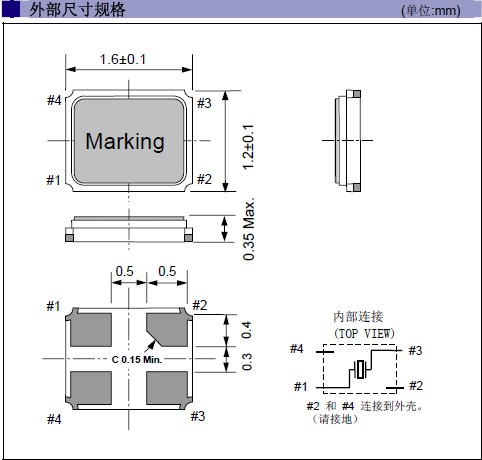

尺寸：1.6x1.2x0.35mm詳細瀏覽PDF文檔

FA-118T晶體,"FA-118T 52.0000ME12Z-AC3"愛普生移動電話晶振,進口貼片晶振,額定頻率范圍:24MHz~54MHz,外部尺寸規格:1.6x1.2x0.35mm(t:Max.),諧波次數:基頻,應用:移動電話,Bluetooth,無線-局域網,ISM 頻段電臺廣播,MPU...

分享到

FA-118T晶體,愛普生移動電話晶振,進口貼片晶振,"FA-118T 52.0000ME12Z-AC3",貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振產品本身可發揮優良的電氣特性,滿足無鉛焊接的高溫回流溫度曲線要求.
近年,由于光通信的大容量化與高速化,顧客越來越注重各種電子元器件的高頻,高精度與低抖動化;并且,伴隨以刀片服務器※3為代表的外形小型化以及處理系統高密度實安裝的變化趨向,使得小型化的要求不斷增加;而且,對于設置在室外的小型無線基站所用的電子元器件,還要求能夠在低溫至高溫的大范圍溫度條件下正常工作.
為了回應這些市場要求,愛普生將具備高精度,高穩定材料特征的小型晶體振蕩單元與最佳搭配設計的小型鎖相環電路相組合,成功推出了差分輸出PLL晶體振蕩器.

EPSOE晶拓項目	符號	貼片晶振型號FA-118T		條件
EPSOE晶拓項目	符號	用于RF參考	用于時鐘	條件
額定頻率范圍	f_nom	24.000MHz ～ 54.000MHz		基頻請聯系我們以便獲取其它可用頻率的相關信息。
儲存溫度范圍	T_stg	-40°C ～ +125°C		裸存
工作溫度范圍	T_use	-40°C ～ +85°C
激勵功率	DL	100μW Max.	200μW Max.	推薦:1μW ～ 100μW
頻率公差（標準）	f_tol	±10 × 10^-6 *1	±30 × 10^-6	+25°C 對于超出標準的規格說明，請聯系我們以便獲取相關信息。
頻率溫度特征（標準）	f_tem	±12 × 10^-6 *1	±30 × 10^-6	-20°C ～ +75°C 對于超出標準的規格說明，請聯系我們以便獲取相關信息。
負載電容	CL	6pF ～ ∞		可指定。
串聯電阻（ESR）	R₁	如下表所示		-20°C ～ +75°C
頻率老化	f_age	±1 × 10^-6 / 年 Max.	±5 × 10^-6 / 年 Max.	+25°C,第一年

石英晶體振蕩補償
除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩.為避免該情況發生,請在電路設計時提供足夠的負極電阻.

大部份的石英晶體產品是用于電子線路上的參考頻率基準或頻率控制組件, 所以, "FA-118T 52.0000ME12Z-AC3",頻率與工作環境溫度的特性是一個很重要的參數. 事實上, 良好的頻率與溫度(frequeny versus temperature)特性也是選用石英做為頻率組件的主要因素之一. 經由適當的定義及設計, 石英晶體組件可以很容易的就滿足到以百萬分之一 (parts per million, ppm) 單位等級的頻率誤差范圍. 若以離散電路方式將LCR零件組成高頻振蕩線路, 雖然也可以在小量生產規模達到所需要的參考頻率信號誤差在ppm或sub-ppm等級要求, 可是這種方式無法滿足產業要達到的量產規模. 石英組件的頻率對溫度特性更是離散振蕩線路無法簡易達成的. 在(圖四) 中提供了數種不同的石英晶體切割角度的頻率對溫度特性曲線.

環境活動方針通過追求以QMEMS 技術為核心的“省、小、精”技術,"FA-118T 52.0000ME12Z-AC3",來推動具有領先性的環保活動,把降低環境負荷作為一種顧客價值提供給顧客.

1、創造并提供專研了“省、小、精”的水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.

2、通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.

3、不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基準,通過持續性的展開環保活動來預防污染.

4、在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環保活動的水平.

5、將環保活動的信息向公司內外公開,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.

通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時, 也向公司外部公開.
