首頁進口晶振進口石英晶振SG-645,PHW,PTW,STW,SHW,PCW,SCW,愛普生晶振型號,SG-645PCW 50.0000MB3:ROHS

進口石英晶振SG-645,PHW,PTW,STW,SHW,PCW,SCW,愛普生晶振型號,SG-645PCW 50.0000MB3:ROHS

編號：64552803
頻率：32.001~135.0MHZ

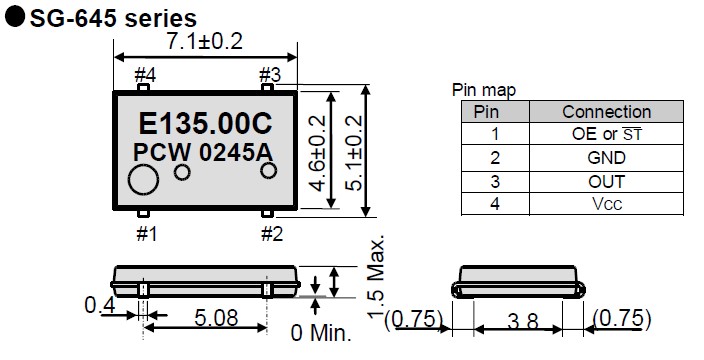

尺寸：7.1*5.1mm

進口石英晶振SG-645,PHW,PTW,STW,SHW,PCW,SCW,愛普生晶振型號,"SG-645PCW 50.0000MB3:ROHS"有源石英晶振,無論是溫補晶體也好,壓控晶振也罷,產品均采用了,離子刻蝕調頻技術,在生產時需要在完全凈化車間,在密封的機器設...

分享到

進口石英晶振SG-645,PHW,PTW,STW,SHW,PCW,SCW,愛普生晶振型號,有源石英晶振,"SG-645PCW 50.0000MB3:ROHS",無論是溫補晶體也好,壓控晶振也罷,產品均采用了,離子刻蝕調頻技術,在生產時需要在完全凈化車間,在密封的機器設備中測良,封裝等技術1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減?。?.氣密性高.此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一.

晶振參數	符號	SG-645 series
標準頻率	fo	32.001 MHZ to 135.0 MHZ
電源電壓	Vcc	3.3V±0.3V / 5.0V ± 0.5V
存儲溫度	T_stg	-55℃~+125℃
工作溫度	T_use	-20℃~+70℃/-40℃~+85℃
頻率公差	F_tol	±50.0 × 10^-6 Max
電流消耗	Icc	45 mA MAX
輸出當前禁用	I_dis	30 mA MAX
靜態電流	I_std	50 uA MAX
對稱性	SYM	40% to 60%
輸出負載	L_CMOS	15pF Max
輸出電壓	VOH	Vcc-0.5 V Min
輸出電壓	VOL	0.4 V Max
上升/下降時間	tr/tf	4 ns Max
啟動時間	T_str	10 ms Max
頻率老化	F_aging	±5.0 × 10^-6 / years Max

"SG-645PCW 50.0000MB3:ROHS",　大部份的石英晶體產品是用于電子線路上的參考頻率基準或頻率控制組件, 所以, 頻率與工作環境溫度的特性是一個很重要的參數. 事實上, 良好的頻率與溫度(frequeny versus temperature)特性也是選用石英做為頻率組件的主要因素之一. 經由適當的定義及設計, 石英晶體組件可以很容易的就滿足到以百萬分之一 (parts per million, ppm) 單位等級的頻率誤差范圍. 若以離散電路方式將LCR零件組成高頻振蕩線路, 雖然也可以在小量生產規模達到所需要的參考頻率信號誤差在ppm或sub-ppm等級要求, 可是這種方式無法滿足產業要達到的量產規模. 石英組件的頻率對溫度特性更是離散振蕩線路無法簡易達成的. 在(圖四) 中提供了數種不同的石英晶體切割角度的頻率對溫度特性曲線.

"SG-645PCW 50.0000MB3:ROHS", 愛普生晶體科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.本公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務. 愛普生晶體科技股份有限公司藉由環境/安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行環境考量面/安衛危害鑒別作業,環境/安衛管理方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.
