首頁進口晶振貼片晶振,石英晶振,愛普生晶振,TSX-3225貼片晶振,8M石英晶體諧振器,TSX-3225 16.0000MF09Z-AC0

貼片晶振,石英晶振,愛普生晶振,TSX-3225貼片晶振,8M石英晶體諧振器,TSX-3225 16.0000MF09Z-AC0

編號：24672051
頻率：16.000~48.000MHZ

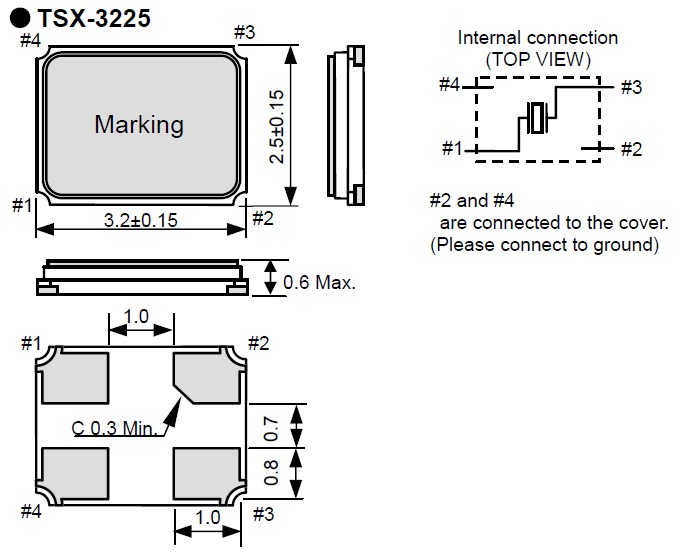

尺寸：3.2*2.5mm

愛普生株式會社,TSX-3225貼片晶振,8M石英晶體諧振器,"TSX-3225 16.0000MF09Z-AC0",3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境...

分享到

愛普生株式會社,TSX-3225貼片晶振,8M石英晶體諧振器,"TSX-3225 16.0000MF09Z-AC0",3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

晶振參數	符號	TSX-3225
標準頻率	fo	16.00 MHZ to 48.00 MHZ
存儲溫度	T_stg	-40℃~+125℃
工作溫度	T_use	-40℃~+85℃
頻率公差	F_tol	±50.0 × 10^-6 Max
激勵功率	DL	200 uW Max
負載電容	CL	7PF
拐點溫度	Ti	+20℃ ± 20℃
頻率溫度系數	B	-(1.6 ± 0.4) × 10^-8/ ℃²
諧波比率	RS/R1	2 Min
串聯電阻(ESR)	R1	60 Ω Max
頻率老化	F_age	±5.0 × 10^-6 / years Max

"TSX-3225 16.0000MF09Z-AC0",依據不同的應用領域及工作溫度需求, 因應了許多不同的石英切割角度種類. 例如AT-, BT-, CT-, DT-, NT, GT…..等不同的切割板片. 不同的切割方向的板片具有不同的彈性常數張量(elastic constant tensor), 不同的壓電常數張量(piezoelectric constant tensor)及不同的介電常數張量(dielectric constant tensor). 這些張量在石英組件的設計及應用上展現了不同的振蕩及溫度特性. (圖三)表現了在Z-plat石英結構上,幾種不同方向的石英板片切割方式.

"TSX-3225 16.0000MF09Z-AC0", 愛普生以“省、小、精技術”為基礎,通過商品、服務、生產及銷售的每個環節提供被顧客所追求的降低環境負荷的價值.

新的視角:實現能夠改變顧客行為和業務模式的新商品、服務、功能和使用方案,降低環境負荷.

商品:進一步追求商品的小型輕量、節能、可循環和長壽命化,以滿足顧客需求的商品實現生命周期環境負荷減半.

生產:配合“降低總成本活動”和“品質提高活動”,實現高效、低環境負荷的生產工藝,從而奠定降低商品環境負荷的基礎.

環保社區:開展以商品與服務為核心的環保社區活動,為社會的可持續發展而挑戰.
