- 編號：86031554
- 頻率：24MHZ
- 尺寸：2.0*1.6mm
CTS402/402F240XXCKR/24MHZ/2016mm/便攜式設備/8pF/±15ppm
CTS402/402F240XXCKR/24MHZ/2016mm/便攜式設備/8pF/15ppm，尺寸2016mm,頻率為24MHZ，負載電容8pF,頻率容差15ppm，工作溫度為-20C~+70C，美國CTS晶振，西迪斯晶振，進口無源諧振器，石英晶體，水晶振動子，石英晶體諧振...
.jpg)
CTS402/402F240XXCKR/24MHZ/2016mm/便攜式設備/8pF/±15ppm，尺寸2016mm,頻率為24MHZ，負載電容8pF,頻率容差±15ppm，工作溫度為-20°C~+70°C，美國CTS晶振，西迪斯晶振，進口無源諧振器，石英晶體，水晶振動子，石英晶體諧振器，SMD石英晶振，無線通信晶振，物聯網晶振，工業物聯網應用專用晶振，電腦外圍設備晶振，便攜式設備晶振，測試測量晶振，M2M通信晶振，穿戴設備晶振，402F260XXCKR無源晶體，402F32011CAR音叉晶體。
無源晶體產品主要應用范圍：物聯網和工業物聯網應用，無線通信，F(xiàn)PGA /微控制器，USB接口，電腦外圍設備，便攜式設備，測試與測量以及M2M通信，穿戴等領域。CTS402/402F240XXCKR/24MHZ/2016mm/便攜式設備/8pF/±15ppm.
.gif)
CTS402/402F240XXCKR/24MHZ/2016mm/便攜式設備/8pF/±15ppm 參數表
| PARAMETER | SYMBOL | CONDITIONS | MIN | TYP | MAX | UNIT | |||||||||||||||||||||||||||||||||||
| O perating Temperature |
-10 -20 -30 -40 -40 |
+60 +70 +85 +85 +105 |
°C | ||||||||||||||||||||||||||||||||||||||
| Storage Temperature | TSTG | - | --40 | - | +125 | °C | |||||||||||||||||||||||||||||||||||
| Frequency Stability | |||||||||||||||||||||||||||||||||||||||||
| PARAMETER | SYMBOL | CONDITIONS | MIN | TYP | MAX UNIT | ||||||||||||||||||||||||||||||||||||
| Frequency Range |
 O |
- | 16 - 80 | MHz | |||||||||||||||||||||||||||||||||||||
| Frequency Tolerance Δf/fO @ +25°C 10, 15, 20, 25 or 30 ±ppm | |||||||||||||||||||||||||||||||||||||||||
| Freq uency Stability | Δf/f25 | Referenced to +25°C reading | 10, 15, 20, 25, 30 or 50 | ±ppm | |||||||||||||||||||||||||||||||||||||
| Aging | Δf/f0 | Typical per year @ +25°C | -3 - | 3 ppm | |||||||||||||||||||||||||||||||||||||
| Crystal Parameters | |||||||||||||||||||||||||||||||||||||||||
| PARAMETER | SYMBOL | CONDITIONS | MIN | TYP | MAX | UNIT | |||||||||||||||||||||||||||||||||||
| Operating Mode | - | - | Fundamental | - | |||||||||||||||||||||||||||||||||||||
| Crystal Cut | - | - | AT-Cut Strip | - | |||||||||||||||||||||||||||||||||||||
| Load Capacitance | CL | - | See Ordering Information | pF | |||||||||||||||||||||||||||||||||||||
| Shunt Capacitance | C0 | - | - - 3 .0 | pF | |||||||||||||||||||||||||||||||||||||
|
Series Resistance R1 Fundamental |
16MHz - <24MHz 24MHz - <30MHz 30MHz - <40MHz 40MHz - 80MHz |
- - 150 - - 100 - - 80 - - 60 |
Ω | ||||||||||||||||||||||||||||||||||||||
| Drive Level | DL | - | - 10 150 | µW | |||||||||||||||||||||||||||||||||||||
| Insu latio n Resistance | Ri | +100Vdc ±15Vdc | 500 - - | MΩ | |||||||||||||||||||||||||||||||||||||
|
Δf/f0 - Frequency deviation referenced to nominal frequency. Δf/f25 - Frequency deviation over operating temperature range, |
referenced to +25°C frequency. | ||||||||||||||||||||||||||||||||||||||||
.gif)

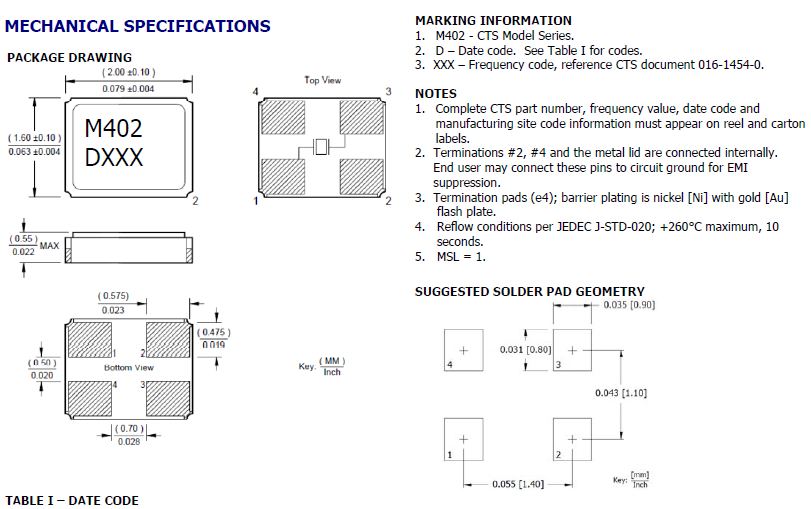

CTS402/402F240XXCKR/24MHZ/2016mm/便攜式設備/8pF/±15ppm 尺寸圖

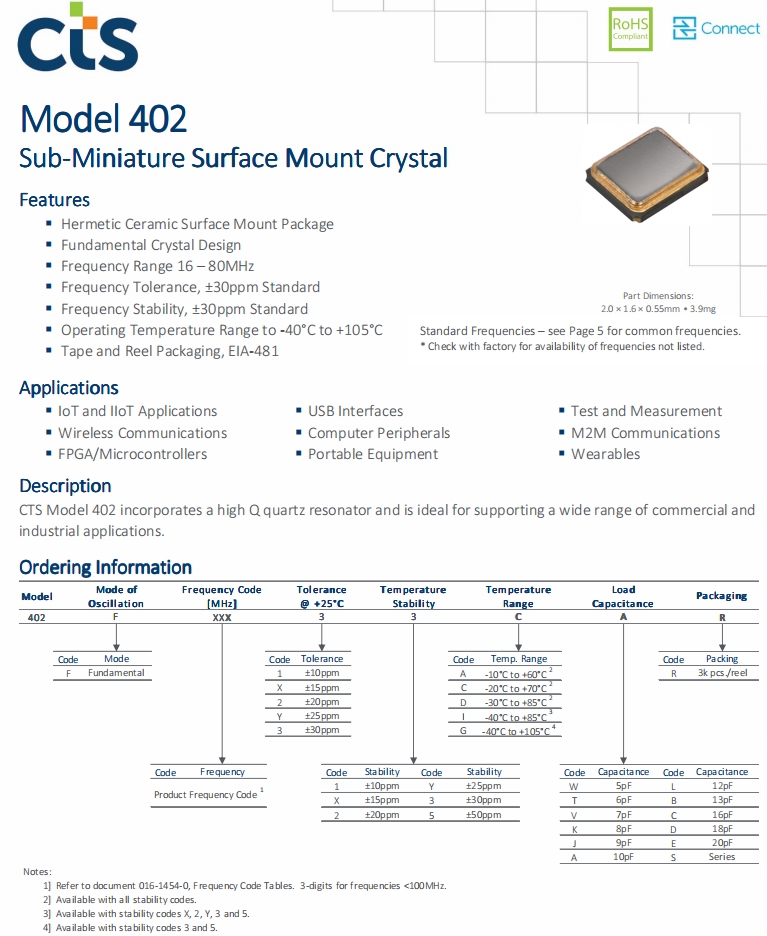

402F240XXCKR/24MHZ晶振特征：
CTS 402型集成了一個高Q石英諧振器，非常適合支持廣泛的商業和工業應用。
密封陶瓷表面貼裝封裝
基本晶體設計
基本晶體設計
頻率范圍16~80MHz
頻率公差，±30ppm標準
頻率穩定性，±30ppm標準
工作溫度范圍-40℃~ +105℃
磁帶和卷軸包裝，EIA-481
| 原廠編碼 | 晶振廠家 | 型號 | 系列 | 頻率 |
| 402F2401XIAR | 西迪斯晶振 | 402 | MHz Crystal | 24MHz |
| 402F2501XIAR | 西迪斯晶振 | 402 | MHz Crystal | 25MHz |
| 402F27011CAR | CTS晶振 | 402 | MHz Crystal | 27MHz |
| 402F30011CAR | CTS晶振 | 402 | MHz Crystal | 30MHz |
| 402F38411CAR | CTS晶振 | 402 | MHz Crystal | 38.4MHz |
| 402F2001XIAR | CTS晶振 | 402 | MHz Crystal | 20MHz |
| 402F4001XIAR | CTS晶振 | 402 | MHz Crystal | 40MHz |
| 402F24011CAR | CTS晶振 | 402 | MHz Crystal | 24MHz |
| 402F3201XIAR | CTS晶振 | 402 | MHz Crystal | 32MHz |
| 402F32011CAR | CTS晶振 | 402 | MHz Crystal | 32MHz |
| 402F160XXCKR | CTS晶振 | 402 | MHz Crystal | 16MHz |
| 402F192XXCKR | CTS晶振 | 402 | MHz Crystal | 19.2MHz |
| 402F200XXCKR | CTS晶振 | 402 | MHz Crystal | 20MHz |
| 402F204XXCKR | CTS晶振 | 402 | MHz Crystal | 20.48MHz |
| 402F240XXCKR | CTS晶振 | 402 | MHz Crystal | 24MHz |
| 402F250XXCKR | CTS晶振 | 402 | MHz Crystal | 25MHz |
| 402F260XXCKR | CTS晶振 | 402 | MHz Crystal | 26MHz |
| 402F270XXCKR | CTS晶振 | 402 | MHz Crystal | 27MHz |
| 402F271XXCKR | CTS晶振 | 402 | MHz Crystal | 27.12MHz |
| 402F300XXCKR | CTS晶振 | 402 | MHz Crystal | 30MHz |
| 402F307XXCKR | CTS晶振 | 402 | MHz Crystal | 30.72MHz |
| 402F320XXCKR | CTS晶振 | 402 | MHz Crystal | 32MHz |
| 402F360XXCKR | CTS晶振 | 402 | MHz Crystal | 36MHz |
| 402F374XXCKR | CTS晶振 | 402 | MHz Crystal | 37.4MHz |
| 402F384XXCKR | CTS晶振 | 402 | MHz Crystal | 38.4MHz |
| 402F400XXCKR | CTS晶振 | 402 | MHz Crystal | 40MHz |
| 402F160XXCJR | CTS晶振 | 402 | MHz Crystal | 16MHz |
| 402F192XXCJR | CTS晶振 | 402 | MHz Crystal | 19.2MHz |
| 402F200XXCJR | CTS晶振 | 402 | MHz Crystal | 20MHz |
| 402F204XXCJR | CTS晶振 | 402 | MHz Crystal | 20.48MHz |
| 402F240XXCJR | CTS晶振 | 402 | MHz Crystal | 24MHz |
| 402F250XXCJR | CTS晶振 | 402 | MHz Crystal | 25MHz |
| 402F260XXCJR | CTS晶振 | 402 | MHz Crystal | 26MHz |
| 402F270XXCJR | CTS晶振 | 402 | MHz Crystal | 27MHz |
| 402F271XXCJR | CTS晶振 | 402 | MHz Crystal | 27.12MHz |
| 402F300XXCJR | CTS晶振 | 402 | MHz Crystal | 30MHz |
| 402F307XXCJR | CTS晶振 | 402 | MHz Crystal | 30.72MHz |
| 402F320XXCJR | CTS晶振 | 402 | MHz Crystal | 32MHz |
| 402F360XXCJR | CTS晶振 | 402 | MHz Crystal | 36MHz |
| 402F374XXCJR | CTS晶振 | 402 | MHz Crystal | 37.4MHz |
| 402F384XXCJR | CTS晶振 | 402 | MHz Crystal | 38.4MHz |
| 402F400XXCJR | CTS晶振 | 402 | MHz Crystal | 40MHz |
| 402F160XXCAR | CTS晶振 | 402 | MHz Crystal | 16MHz |
| 402F192XXCAR | CTS晶振 | 402 | MHz Crystal | 19.2MHz |
| 402F200XXCAR | CTS晶振 | 402 | MHz Crystal | 20MHz |
| 402F204XXCAR | CTS晶振 | 402 | MHz Crystal | 20.48MHz |
| 402F240XXCAR | CTS晶振 | 402 | MHz Crystal | 24MHz |
| 402F250XXCAR | CTS晶振 | 402 | MHz Crystal | 25MHz |
| 402F260XXCAR | CTS晶振 | 402 | MHz Crystal | 26MHz |
| 402F270XXCAR | CTS晶振 | 402 | MHz Crystal | 27MHz |
| 402F271XXCAR | CTS晶振 | 402 | MHz Crystal | 27.12MHz |
| 402F300XXCAR | CTS晶振 | 402 | MHz Crystal | 30MHz |
| 402F307XXCAR | CTS晶振 | 402 | MHz Crystal | 30.72MHz |
| 402F320XXCAR | CTS晶振 | 402 | MHz Crystal | 32MHz |
| 402F360XXCAR | CTS晶振 | 402 | MHz Crystal | 36MHz |
| 402F374XXCAR | CTS晶振 | 402 | MHz Crystal | 37.4MHz |
| 402F384XXCAR | CTS晶振 | 402 | MHz Crystal | 38.4MHz |
| 402F400XXCAR | CTS晶振 | 402 | MHz Crystal | 40MHz |
| 402F160XXCLR | CTS晶振 | 402 | MHz Crystal | 16MHz |
| 402F192XXCLR | CTS晶振 | 402 | MHz Crystal | 19.2MHz |
| 402F200XXCLR | CTS晶振 | 402 | MHz Crystal | 20MHz |
| 402F204XXCLR | CTS晶振 | 402 | MHz Crystal | 20.48MHz |
| 402F240XXCLR | CTS晶振 | 402 | MHz Crystal | 24MHz |
| 402F250XXCLR | CTS晶振 | 402 | MHz Crystal | 25MHz |
| 402F260XXCLR | CTS晶振 | 402 | MHz Crystal | 26MHz |
| 402F270XXCLR | CTS 2016mm貼片晶振 | 402 | MHz Crystal | 27MHz |
| 402F271XXCLR | CTS晶振 | 402 | MHz Crystal | 27.12MHz |
| 402F300XXCLR | CTS晶振 | 402 | MHz Crystal | 30MHz |
| 402F307XXCLR | CTS晶振 | 402 | MHz Crystal | 30.72MHz |
| 402F320XXCLR | CTS晶振 | 402 | MHz Crystal | 32MHz |
| 402F360XXCLR | CTS晶振 | 402 | MHz Crystal | 36MHz |
| 402F374XXCLR | CTS晶振 | 402 | MHz Crystal | 37.4MHz |
| 402F384XXCLR | CTS晶振 | 402 | MHz Crystal | 38.4MHz |
| 402F400XXCLR | CTS晶振 | 402 | MHz Crystal | 40MHz |
| 402F160XXCDR | CTS晶振 | 402 | MHz Crystal | 16MHz |
| 402F192XXCDR | CTS晶振 | 402 | MHz Crystal | 19.2MHz |
| 402F200XXCDR | CTS晶振 | 402 | MHz Crystal | 20MHz |
| 402F204XXCDR | CTS晶振 | 402 | MHz Crystal | 20.48MHz |
| 402F240XXCDR | CTS晶振 | 402 | MHz Crystal | 24MHz |
| 402F250XXCDR | CTS晶振 | 402 | MHz Crystal | 25MHz |
| 402F260XXCDR | CTS晶振 | 402 | MHz Crystal | 26MHz |
