處理晶體晶振和其他頻率組件時哪些行為是禁止的?
　　正常的使用的石英晶體和振蕩器,可以有效的延長產品的壽命,正確的使用并不單單體現于安裝焊接這個過程,前期的保存和后續加工處理不當,都有很大的可能會損耗晶體晶振和功能特性,甚至?xí)?dǎo)致停振和不起振.那么在使用前后有哪些行為是不允許存在的呢?跟隨康華爾電子一起來研究探討一下吧!本文檔旨在作為晶振制造工程,生產線,質量檢查和材料控制人員在正確運輸,搬運,存儲和加工石英基設備時的指南.該文件應分發給各自職責范圍內的適當人員.
　　不同的晶振廠家都有不一樣的處理方法,日系品牌應該是流傳比較廣泛的,因此今天給大家推薦另一家進口品牌,美國的MTRONPTI晶振公司,專注于石英頻率和其他頻率控制元器件的生產與發展.多年來始終堅持自主研究,開發,設計,生產和銷售,在石英晶振領域里有絕對的”話事權”,在晶振存儲,組裝,焊接,加工和保護方面,有非常豐富的經驗,以下就為大家介紹MTRONPTI公司的晶振處理事項及禁止的行為.
機械沖擊與振動:

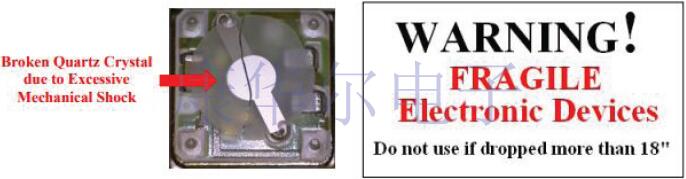

　　運輸基于石英的設備時,重要的是通過將設備運輸?shù)胶线m的載體或其他包裝中來最大程度地減少震動,從而避免設備之間的接觸.掉落的載體或卷軸應視為"可能已損壞",不應使用.如果將所有基于石英的設備從超過18英寸掉落到堅硬的表面上,則應將其視為"可能損壞",請勿使晶體器件遭受超過規定極限的沖擊或振動.

存儲:
　　短期存儲期間,請勿超過石英設備的建議存儲溫度和濕度限制.
　　石英晶體,晶體振蕩器和其他石英定時模塊的長期存儲應在提供的包裝中,受控條件下進行,溫度不得超過30℃和60％RH(相對濕度).在這些條件下存儲產品可確保電氣和機械特性(例如頻率,老化和可焊性)的持續可接受性.為了獲得最佳的可焊性,建議在收到產品后的12個月內使用產品.
ESD靈敏度:
　　晶體振蕩器和定時模塊均包含有源電子電路,并被認為對ESD敏感.處理這些設備的人員應在靜電安全的工作站中使用接地的腕帶或腳跟帶.只能將零件放在接地的導電表面上,并且在運輸或運輸設備時必須使用ESD防護包裝.

加工注意事項:
　　1.注意設備包裝上的所有制造商"警告標簽".
　　2.對于給定的基于石英的設備,不要超過建議的回流溫度曲線.否則可能會導致設備永久損壞或不合格.
　　3.如果在產品數據表上指定了"僅限手工焊接",則請勿將石英基器件暴露在高溫回流下.
　　4.請勿將任何引線手工焊接到石英基設備的外殼上,否則會損壞設備.
　　5.請勿對基于石英的設備使用超聲波清洗.
　　6.除非有適當?shù)墓ぞ?否則請勿執行引線切割或成型操作.否則可能會導致晶體或石英晶體振蕩器引線周圍的玻璃金屬密封破裂或破裂,并可能導致密封性下降.
　　7.拾取并放置在插座或PCB孔中時,請勿用力或用力按壓設備的引線.
　　8.將設備放置在PCB組件上時,請勿過分用力.
　　9.使用清潔工藝,以確保沒有來自焊接或清洗工藝的殘留材料在整個晶體引線上表現出低電阻路徑.如果晶振導線的引線之間的電阻路徑較低(>10K歐姆),則音叉(32.768kHz)晶體特別容易出現啟動問題.
　　10.某些基于石英的設備包裝是非密封的,如果不遵守"不清洗"建議,可能會導致設備損壞或不合格.
　　康華爾電子做為專業的晶體制造商和供應商提醒你,請嚴格遵循以上的條件和要求使用晶振,才能更好的保障產品的穩定性和利用性,在上機之前可以咨詢供應商購買的晶體和振蕩器適用哪種焊接方式,和需要注意的問題.SMD晶振本身是一種較為脆弱的電子元件,而且體積通常也都非常小輕薄,小心使用才能讓產品性能更好哦!
